無損檢測工藝規范

NDT specification

磁粉檢測

Magnetic testing

參考程序: ASTM E1444

Reference specification: ASTM E1444

檢測要求: 不允許裂紋

Measure the request:  no cracks

參考手冊:  NTM PART7， 27-34-51

Consult the manual:  NTM PART7， 27-34-51

版本號:  R0

Revision No. :   R0

Parts Information零件信息

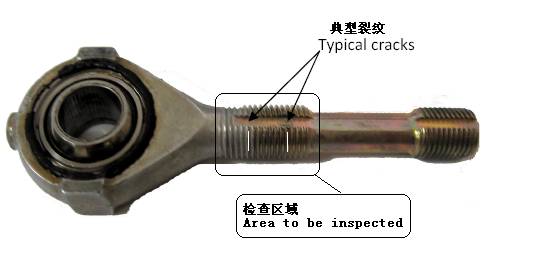

名稱: 升降舵動作筒眼端頭                  件號:        材料:   鋼

Name: Elevator S/C rod end                 P/N:        Material :Steel

檢驗參數Inspection Parameters

設備:  D-2100XL        電流類型: 直流電

Equipment:             current type:  DC

檢驗方法:  連續法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

縱向磁化  ①線圈法:300A±5%表面切線磁場強度1.9－2.0KA/m

longitudinal:  coil: Tangent magnetic field intensity on part surface1.9－2.0KA/m

磁化方向:

Magnetization method

     coil 線圈法
