無損檢測工藝規范

NDT specification

磁粉檢測

Magnetic testing

機型:

   Model:

參考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

檢測要求: 不允許裂紋

Measure the request:  no cracks

參考手冊:  CMM 32-47-61

Consult the manual:  CMM 32-47-61

版本號:  R1

Revision No. :   R1

Parts Information零件信息

名稱: 扭力筒                    件號:                材料:   鋼

Name: Torque tube                 P/N:                Material :Steel

檢驗參數Inspection Parameters

設備:  D-2100XL        電流類型: 交流電

Equipment:             current type:  AC

檢驗方法:  連續法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

周向磁化  ①中心導體法:3500A

Circular：   center conductor: 3500 A

磁化方向: Magnetization direction

  →←  center conductor  中心導體法

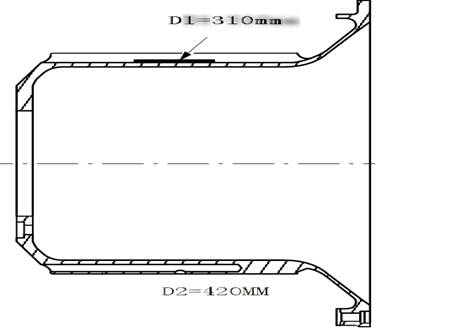

Sketch:  草圖
