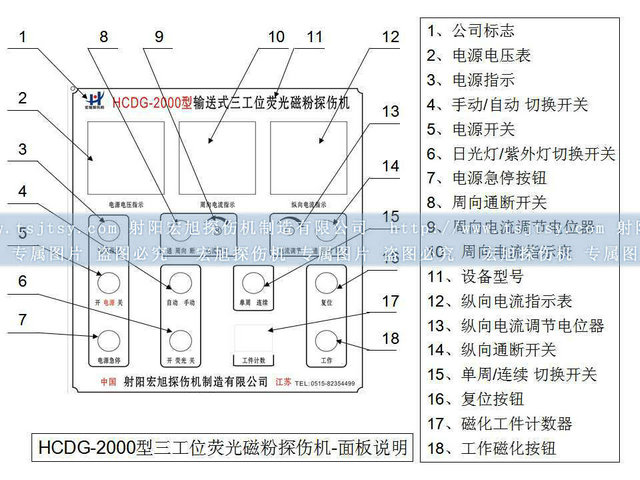

序號

名稱

功能說明

1

公司標志

指示“射陽宏旭探傷機制造有限公司”公司標志

2

電源電壓表

指示電源電壓是否正常

3

電源指示

指示設備接通電源

4

手動/自動 切換開關

切換設備“手動”“自動”狀態

5

電源開關

為設備工作電源開關， 右旋為開，左旋為關

6

熒光燈開關

可對紫外燈與日光燈開關切換控制

7

急停按鈕

在“手動”“自動”狀態下通過該按鈕隨時切斷電源

8

周向通斷開關

接通時允許周向磁化，斷開時不允許周向磁化

9

周向電流調節電位器

調節周向電流大小

10

周向電流指示表

指示周向磁化電流大小

11

設備型號

指示設備的具體型號

12

縱向電流指示表

指示縱向磁化磁勢大小（指示電流乘以線圈匝數）

13

縱向電流調節電位器

調節縱向磁勢的大小

14

縱向通斷開關

接通時允許縱向磁化，斷開時不允許縱向磁化

15

單周/連續 切換開關

在“自動”狀態下可控制自動程序單次運行或連續運行

16

復位按鈕

在“自動”狀態下按下按鈕將自動程序復位初始狀態。

17

磁化工件計數器

在“自動”狀態下對每次磁化檢測計數（1*3）

18

磁化工作按鈕

在“手動”狀態下按下對工件充磁

在“自動”狀態下按下啟動設備的自動功能
